Achiziții pentru sisteme de placare pentru fațade: parametri cheie care trebuie incluși în documentele RFQ

Lista scurtă a unui furnizor de sisteme de placare pentru fațade fără o cerere completă de ofertă este cea mai costisitoare scurtătură în achiziția de fațade. Într-un proiect comercial de coastă, un antreprenor a comparat trei oferte aproape identice pentru suporturile de placare din piatră naturală și a ales cel mai mic preț; piesele au ajuns în oțel placat cu zinc în loc de clasa inoxidabil 304 din desenele structurale, iar petele de rugină au apărut în decurs de șase ani. Jiangsu Aozheng Metal Products Co., Ltd., un producător de canale de ancorare turnate, console de suport pentru placare, ancore sub decupare și accesorii de fixare din beton prefabricat, vede acest model care se repetă ori de câte ori un RFQ omite parametrii tehnici. Acest articol definește punctele de măsurare care aparțin fiecărui sistem de placare de fațadă RFQ, de la valorile de încărcare și gradele de material până la toleranțele de ajustare și cerințele de documentație.

RFQ convertește cerințele proiectului în obligații ale furnizorului

Un RFQ este linia de bază a contractului tehnic al unui pachet de placare. Fiecare parametru pe care îl omiteți este o decizie pe care furnizorul dvs. o va lua pentru dvs., de obicei în direcția unui cost de producție mai mic.

Departamentele de producție pot produce doar ceea ce definește documentul de cotație. Dacă RFQ nu precizează o calitate a oțelului inoxidabil, furnizorul va stabili prețul pentru clasa care câștigă comanda, nu pentru clasa de care are nevoie clădirea. Aceeași logică se aplică geometriei suportului, grosimii acoperirii, rapoartelor de testare și ambalajului.

• Sarcini structurale și rezistențe necesare
• Calitatea materialului și sistemul de protecție a suprafeței
• Geometria, intervalul de reglare și dimensiunile interfeței
• Starea suportului și metoda de instalare
• Obligații de documentare, testare și trasabilitate

Parametri structurali și de sarcină

Valorile de încărcare trebuie scrise ca numere cu unități, nu ca descrieri calitative, cum ar fi grele sau standard. RFQ trebuie să precizeze ce rezistență este solicitată: rezistența caracteristică sau rezistența de proiectare și sub ce factor de siguranță.

Sarcina totală include greutatea completă a panoului, greutatea proprie a suportului și orice acumulare de izolație din spatele placajului. Sarcina vântului, frecvent sarcina guvernantă pe fațadele înalte, trebuie să fie dată ca presiune sau aspirație în kilopascali pentru fiecare zonă de fațadă. Cerințele de mișcare seismică și termică decid dacă sistemul de sprijin are nevoie de găuri cu fante sau conexiuni glisante. Limitele de deformare, adesea exprimate ca o fracțiune a deschiderii, cum ar fi L/200, protejează geometria îmbinării panoului.

Suport unghi L reglabil din oțel inoxidabil pentru sisteme de placare Suport reglabil cu 3 axe proiectat cu precizie pentru fațade ventilate, disponibil în AISI 304 sau 316L, cu sarcină nominală de până la 12 kN, compensează neregulile suportului și mișcarea termică. Vizualizare produs →

Calitatea materialului și protecția suprafeței

Calitatea materialului este un angajament de durabilitate. Amânarea acestei decizii până după etapa RFQ aproape că garantează înlocuirea, deoarece presiunea prețului împinge furnizorul către cel mai ieftin aliaj sau acoperire care încă mai satisface cuvintele scrise.

Clasele de oțel inoxidabil 304 și 316 sunt cele mai comune două opțiuni pentru suporturile de placare a fațadei și canalele de ancorare. Gradul 316 adaugă molibden, care îmbunătățește rezistența la clorură și îl face implicit pentru mediile de coastă și de dezghețare cu sare. Oțelul galvanizat la cald (HDG) poartă de obicei un strat de zinc de 70 până la 85 de micrometri și se potrivește proiectelor industriale sau cu umiditate scăzută. Piesele electro-zincate zincate sunt destinate în principal condițiilor interioare sau protejate temporar și ruginesc rapid în ciclurile de umiditate ale fațadei.

Selectarea materialului trebuie verificată în raport cu zona de expunere înainte ca plicul să fie oferit. Un practic ghid pentru alegerea consolelor de placare din oțel inoxidabil traduce condițiile de expunere în decizii de grad și verificări ale sarcinii.

Geometrie, interval de ajustare și dimensiuni de interfață

Geometria decide dacă un suport poate fi instalat. Intervalul de ajustare decide dacă poate fi aliniat la fața locului.

Grosimea panoului controlează lățimea fantei sau adâncimea tăieturii suportului. Panourile din piatră naturală de la 20 până la 30 de milimetri, plăcile ceramice de la 10 până la 18 milimetri și panourile compozite de aluminiu de la 3 până la 6 milimetri fiecare necesită o gamă de prindere diferită. RFQ ar trebui să precizeze, de asemenea, lungimea piciorului suportului, pasul fantei și compatibilitatea pieselor filetate cu canalul de ancorare sau șurubul în T selectat. Pozițiile de turnare nu sunt niciodată perfecte, așa că specificați intervalul de reglare necesar atât pe axa verticală, cât și pe cea orizontală în milimetri și confirmați dacă suportul îl asigură prin găuri cu fante sau inserții filetate.

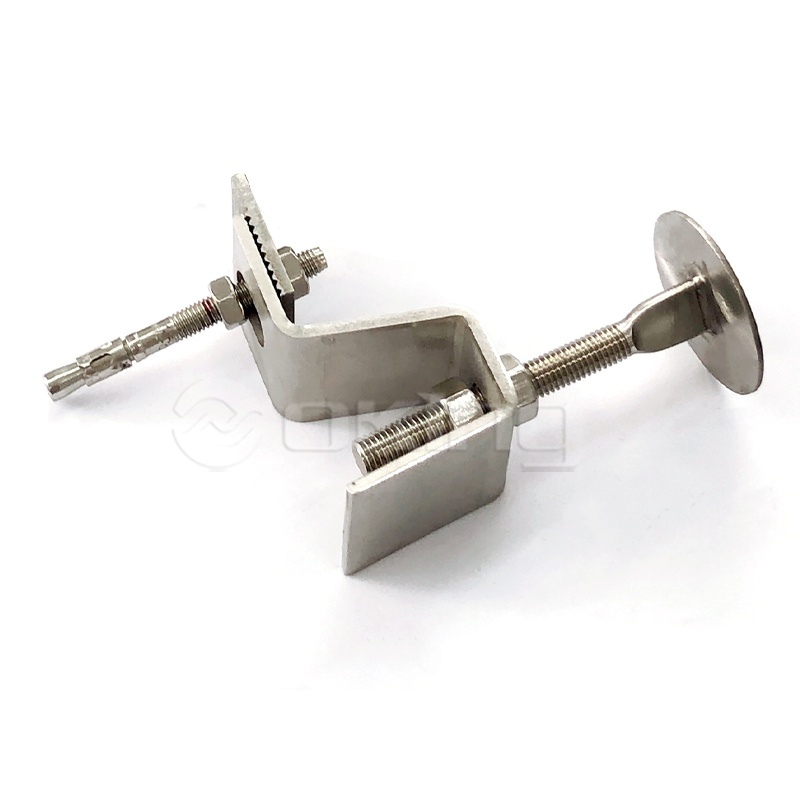

Ancoră Z din oțel inoxidabil pentru sisteme de perete cortină din piatră Suporturile interblocate în formă de Z asigură o fixare sigură pentru placarea cu piatră și țiglă, rezistând la sarcinile vântului și la forțele seismice. Potrivit pentru substraturi neuniforme care necesită ajustare în câmp. Vizualizare produs →

Starea substratului și metoda de instalare

Sistemele de fixare turnate și post-instalate răspund la diferite întrebări structurale. RFQ trebuie să precizeze ce sistem presupune proiectarea, deoarece înlocuirea unuia cu altul modifică comportamentul la sarcină, distanțele la margini și secvența de instalare.

Canalele de ancorare turnate sunt înglobate în beton înainte de turnare și sunt soluția preferată pentru fațadele din piatră grea, teracotă și prefabricate din beton. Ancorele de expansiune post-instalate, undercut și chimice sunt adăugate mai târziu; ancorele sub decupare sunt alegerea obișnuită pentru betonul fisurat și zonele seismice. RFQ ar trebui să numească clasa de rezistență a betonului, de exemplu C25/30, grosimea elementului, distanțele de margine și distanță și categoria de performanță necesară pentru betonul fisurat sau nefisurat.

• Calitatea betonului și grosimea minimă a elementului
• Distanța marginilor și distanța ancorelor
• Clasificarea betonului fisurat sau nefisurat
• Metoda de foraj și echipamentul permis
• Categoria de performanță la foc sau seismică

Canal de ancorare turnat galvanizat la cald Canal încorporat pentru fațade grele, disponibil în profile laminate la cald și laminate la rece, cu diferite dimensiuni și capacități de încărcare. Potrivit pentru beton fisurat și regiuni seismice, oferind ancorare reglabilă. Vizualizare produs →

Selectarea canalului depinde de tipul profilului, materialul și geometria de ancorare. Îndrumări privind cum să alegeți un canal de ancorare turnat acoperă diferențele laminate la cald și laminate la rece și criteriile de selecție care aparțin cererii dvs. de cerere.

Cerințe de conformitate, documentare și livrare

O cotație fără certificate de materiale și rapoarte de testare este un preț, nu o propunere. RFQ trebuie să enumere documentele care dovedesc că produsul se va comporta conform cotației și să facă livrarea lor o condiție de acceptare.

Trasabilitatea leagă lotul livrat de data de producție și istoricul materialului. Fără aceasta, o ancoră eșuată nu poate fi identificată sau inspectată în timp ce fațada este încă în funcțiune.

1. Certificate de material pentru fiecare grad folosit în suport sau canal
2. Test de sarcină sau raport de calcul static cu factori de siguranță definiți
3. Raport de control dimensional care confirmă toleranțele declarate
4. Verificarea grosimii stratului sau a tratamentului de suprafață
5. Ambalare, marcare și incoterms pentru livrarea la export

Un RFQ complet este cel mai ieftin instrument de control al calității dintr-un proiect de fațadă. Transformă o idee arhitecturală în obligații executorii ale furnizorului și previne înlocuirile de materiale și geometrie care cauzează majoritatea defecțiunilor de placare.

Întrebări frecvente privind achiziția sistemului de placare pentru fațade

Ce parametri lipsesc cel mai adesea din cererile de cerere pentru placarea fațadei?

Calitatea materialului și toleranța de ajustare sunt cele mai frecvente două omisiuni. Multe cereri de cerere denumesc un tip de suport, dar nu calitatea oțelului inoxidabil sau intervalul de reglare permis la fața locului, lăsând furnizorii liberi să ofere piese care sunt mai ieftine de făcut în loc de piese care se potrivesc cu structura.

Ar trebui RFQ să specifice o calitate de oțel inoxidabil pentru fiecare suport de placare?

Fiecare suport are nevoie de o decizie de material definită, dar răspunsul nu este întotdeauna din oțel inoxidabil. Suporturile galvanizate la cald pot fi adecvate din punct de vedere tehnic în condiții uscate de uscat, în timp ce fațadele de coastă și industriale necesită în mod normal inox 304 sau 316. RFQ trebuie să indice în mod explicit nota, astfel încât toate cotațiile să fie comparate pe aceeași bază.

Cum poate un cumpărător să verifice datele de încărcare furnizate de un furnizor?

Solicitați baza valorilor declarate. Un răspuns de încredere la RFQ include un raport de testare, o notă de calcul sau standardul la care a fost testat produsul și distinge clar valorile caracteristice de rezistența de proiectare. Dacă un furnizor nu poate furniza această dovadă, tratați valoarea de încărcare indicată ca neverificată.

Ce ar trebui să includă un RFQ pentru canalele de ancorare turnate?

Tipul profilului (laminat la cald sau la rece), calitatea materialului, lungimea canalului, detaliul de ancorare, dimensiunea șurubului în T compatibil, direcția sarcinii și distanța la margini, clasa de rezistență a betonului și protecția la coroziune. Împreună, acești parametri determină dacă canalul poate fi instalat și ancorat cu rezistența așteptată de proiectare.
