În sistemele de fațadă arhitecturale moderne, rolul consolelor metalice în susținerea panourilor de placare este critic. Acest articol explorează în profunzime suport de placare din oțel inoxidabil dimensiuni : ce înseamnă dimensiunea, de ce contează, cum se selectează și cum se măsoară pentru instalare. Prezentăm, de asemenea, informații de la compania noastră, Jiangsu Aozheng Metal Products Co., Ltd. , o bază de producție profesională diversificată și pe scară largă pentru materiale din oțel inoxidabil, aliaj de aluminiu, oțel carbon și oțel slab aliat. Cu procese avansate automate de tăiere, ștanțare, sudare și o producție anuală de peste 2000 de tone pentru materiale de construcții exportate la nivel global, expertiza noastră asigură dimensionarea și producția de suport de încredere pentru piețele de vârf.

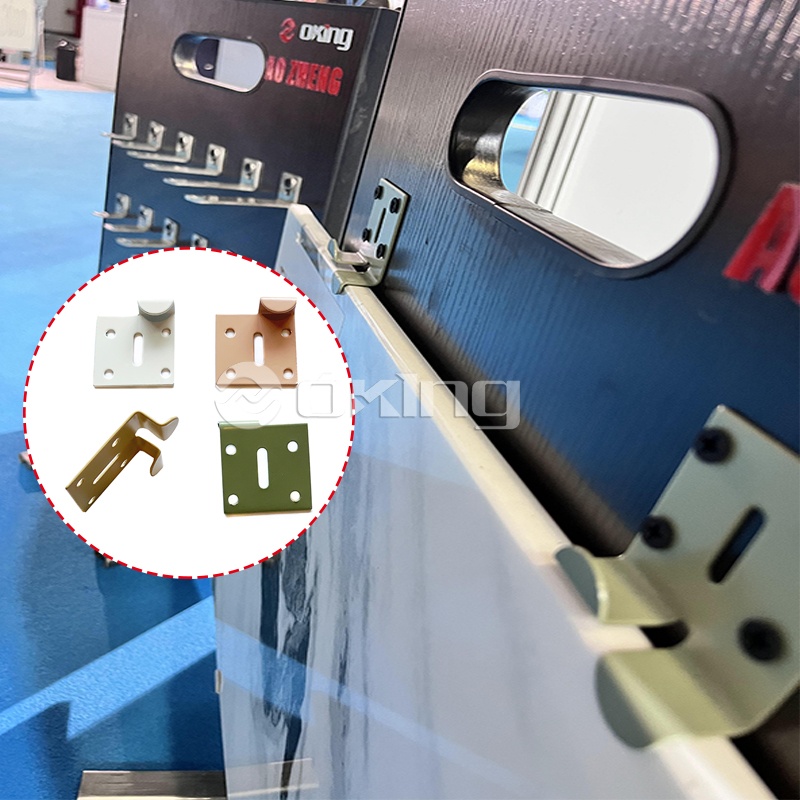

304 316 din oțel inoxidabil vopsit de culoarea plăcilor ceramice Clipsuri Suporturi de placare cu piatră
1. Înțelegerea dimensiunile suporturilor de placare din oțel inoxidabil
Ce înseamnă termenul „dimensiune” în acest context
- Dimensiunea suportului se referă la dimensiuni precum lungimea piciorului, lățimea flanșei, grosimea plăcii de oțel și dimensiunile fantelor/găurilor.
- Acesta acoperă, de asemenea, adâncimea de reglare, distanța pentru a se adapta cavității fațadei și compatibilitatea cu grosimea panoului.
De ce contează dimensiunea pentru performanța suportului de placare
- Dimensiunea incorectă a suportului poate duce la instabilitate structurală, deformare sub sarcina vântului, punți termice sau alinierea greșită a panourilor.
- Dimensionarea adecvată asigură distribuția sarcinii, durabilitate, ușurință de instalare și performanță pe termen lung.
2. Cum să alegi mărimea potrivită: Ghid optim de alegere a dimensiunii suportului de placare din oțel inoxidabil
Parametri cheie (lungimea piciorului, grosimea, dimensiunea fantului)
- Lungimea piciorului: asigură o atingere adecvată de la substrat la panoul de fațadă.
- Grosimea plăcii: determină rigiditatea suportului; plăcile mai groase rezistă la deformare, dar costă mai mult.
- Dimensiunea fantului/găurii: trebuie să se potrivească cu elementele de fixare și să permită mișcarea sau ajustarea după cum este necesar.
Potrivirea dimensiunii suportului cu tipul de sistem de fațadă
Iată o comparație între sistemele tipice de înălțime joasă și înaltă pentru a ilustra diferențele de dimensionare:
| Tip de proiect | Lungimea tipică a piciorului suportului | Grosimea plăcii | Dimensiune fantă/găuri |
| Înălțime mică, până la 6 etaje | 150-250 mm | 5-8mm | 12-20 mm |
| Înălțime mijlocie, 7-15 etaje | 250-400 mm | 8-12 mm | 16-25 mm |
| Înaltă, peste 15 etaje | 400-600 mm | 10-16 mm | 20-30 mm |
3. Standard vs personalizat: diferența dintre dimensiunile suporturilor de placare din oțel inoxidabil standard și personalizate
Intervalele de dimensiuni standard tipice
- Mulți producători oferă dimensiuni standard ale consolelor în intervale fixe (de exemplu, adâncimi de cavități de 50-300 mm, lungimi ale picioarelor 100-400 mm).
- Utilizarea dimensiunilor standard reduce adesea costurile și timpul de livrare.
Când sunt necesare dimensiuni personalizate
- Geometria neobișnuită a fațadei sau sistemele cu cavități adânci pot solicita lungimi sau grosimi ale picioarelor în afara intervalului standard.
- Proiectele cu sarcini de vânt foarte mari sau solicitări seismice folosesc adesea plăci mai groase sau suporturi supradimensionate.
Comparații între costuri și timpi de livrare
Următorul tabel rezumă diferențele tipice de cost/time de livrare:
| Parametru | Dimensiune standard | Dimensiune personalizată |
| Material și cost de fabricație | Inferioară (economii de scară) | Mai înaltă (unelte speciale, dimensiuni nestandard) |
| Timp de livrare | Mai scurt (aprovizionat sau fabricare rapidă) | Mai lung (proiectare/desen personalizat, aprobare, fabricare) |
| Flexibilitate de proiectare | Limitat la dimensiuni standard | Flexibilitate ridicată pentru a răspunde nevoilor specifice proiectului |
4. Dimensiuni specifice aplicației: dimensiuni tipice ale suporturilor de placare din oțel inoxidabil pentru fațadele înalte
Considerații legate de încărcarea vântului în clădirea înaltă
- Fațadele înalte se confruntă cu presiuni mai mari ale vântului – suporturile trebuie să suporte o ridicare mai mare a vântului de sarcină moartă.
- Lungimea piciorului suportului trebuie să țină cont de izolarea mai profundă sau cavitatea de aer în sistemele de protecție împotriva ploaielor.
Exemplu de tabel de dimensiuni pentru înălțimi tipice
td>550-700mm
| Înălțimea clădirii | Lungimea piciorului | Grosimea plăcii |
| 20-30 etaje | 450-550 mm | 12-14 mm |
| 30-50 etaje | 14-16 mm |
| 50 de etaje | 700900 mm | 16-20 mm |
5. Sfaturi pentru măsurarea instalării: Cum se măsoară dimensiunile suporturilor de placare din oțel inoxidabil pentru placarea cu piatră
Lista de verificare a măsurătorilor înainte de instalare
- Măsurați adâncimea cavității de la substrat la fața panoului finit.
- Măsurați grosimea panoului și adâncimea cadrului auxiliar.
- Verificați modelul de fixare și cerințele pentru fantă/găuri.
Capcanele comune și cum să le evitați
- Utilizarea unei lungimi prea scurte a piciorului duce la o atingere insuficientă sau la o aliniere greșită.
- Ignorarea cerințelor de grosime a plăcilor la sarcini mari - duce la deformare sau defectare.
- Nepermiterea ajustării/mișcării termice - duce la deformarea sau crăparea panoului.
6. Studiu de caz: paranteze de dimensionare în producție la compania noastră
Prezentare generală a Jiangsu Aozheng Metal Products Co., Ltd.
Jiangsu Aozheng Metal Products Co., Ltd. este o combinație de întreprinderi industriale și comerciale, dedicate producției de oțel inoxidabil, aliaj de aluminiu, oțel carbon și materiale din oțel slab aliat și hardware arhitectural. Firma folosește procese avansate automate de tăiere, ștanțare și sudare și este o bază de producție profesională diversificată și pe scară largă, cu turnarea și prelucrarea materiilor prime într-unul. Compania se bazează pe piețe de înaltă calitate și high-end, cu o producție anuală de diferite tipuri de materiale de construcție de peste 2000 de tone, exportate în principal în Statele Unite, Germania, Italia, Marea Britanie, Coreea de Sud, Australia, Canada, Orientul Mijlociu și zeci de țări. Compania cooperează cu mari companii de construcții și a devenit furnizorul lor important de materiale de construcții.
Exemplu: producția anuală și contextul exportului
- Producție anuală de peste 2000 de tone de diverse materiale de construcție.
- Principalele destinații de export: Statele Unite, Germania, Italia, Regatul Unit, Coreea de Sud, Australia, Canada, Orientul Mijlociu.
- Deservește echipe mari de construcții și firme de arhitectură de înaltă calitate.
Cum controlăm calitatea și consistența dimensionării
- Tăierea, ștanțarea și sudarea automate asigură acuratețea dimensională a lungimii piciorului suportului, a grosimii plăcii și a plasării fantelor.
- Turnarea și prelucrarea integrată a materiilor prime asigură o calitate și o grosime constantă a materialului - critice pentru stabilitatea dimensiunilor sub sarcină.
- Asigurarea calității include verificarea toleranțelor de lungime a piciorului, planeitatea plăcii, dimensiunile orificiilor/fantelor și integrității sudurii înainte de export.
7. Rezumat și concluzii cheie
- Dimensionarea corectă a suporturilor pentru placare este esențială pentru performanță, durabilitate și ușurință de instalare.
- Utilizați Ghid optim de alegere a dimensiunii suportului de placare din oțel inoxidabil pentru a vă asigura că lungimea piciorului, grosimea și dimensiunea fantelor se potrivesc cu sistemul dumneavoastră.
- Înțelegeți diferența dintre dimensiunile suporturilor de placare din oțel inoxidabil standard și personalizate și alegeți în consecință în funcție de cerințele proiectului.
- Pentru fațadele înalte, urmați intervalele de dimensionare tipice, așa cum se arată în tabelul exemplu pentru design sigur și fiabil.
- Când măsurați pentru piatră sau sisteme de protecție împotriva ploaielor, urmați lista de verificare pentru a evita capcanele obișnuite - acesta este modul de măsurare a dimensiunilor suporturilor de placare din oțel inoxidabil pentru placarea cu piatră.
- Compania noastră, JiangsuAozheng, exemplifica modul în care producția integrată și orientarea spre export duc la dimensionarea de înaltă calitate a brațurilor și la capacitatea lanțului de aprovizionare global.
8. Întrebări frecvente
- Î1: Care este lungimea minimă a piciorului de care am nevoie pentru o fațadă joasă care folosește suporturi de placare din oțel inoxidabil?
A1: Pentru dimensiuni joase de până la 6 etaje, lungimea tipică a piciorului variază între 150-250 mm (vezi tabelul de mai sus). Lungimea exactă depinde de adâncimea cavității și de grosimea panoului. - Î2: Când ar trebui să iau în considerare dimensiunile suport personalizate, mai degrabă decât cele standard?
A2: Atunci când sistemul dumneavoastră de fațadă are o geometrie neobișnuită, cavități adânci, sarcină mare de vânt sau greutate a panoului care depășește intervalele standard de dimensiuni, atunci este necesară o dimensionare personalizată. - Î3: Cum afectează grosimea plăcii dimensionarea suportului?
A3: Grosimea plăcii contribuie la rigiditate și capacitatea de încărcare — plăcile mai groase rezistă la deformare sub sarcină. Pentru sistemele de fațadă înalte sau grele, grosimea poate varia între 12-20 mm. Folosirea unei plăci prea subțiri pentru sarcini grele este riscantă. - Î4: Care sunt greșelile comune de măsurare la dimensionarea suporturilor pentru placarea cu piatră?
A4: Greșelile includ subestimarea adâncimii cavității, utilizarea lungimii prea scurte a piciorului, ignorarea dimensiunii fantei de fixare și nepermiterea mișcării termice sau a reglajului panoului. - Î5: Cum acceptă procesul nostru de producție dimensionarea precisă a suportului?
A5: La JiangsuAozheng folosim tăierea, ștanțarea și sudarea automate pentru a controla cu precizie lungimile picioarelor și grosimile plăcilor și integrăm turnarea și prelucrarea materiilor prime interne pentru a asigura consecvența între tiraje și calitatea exportului.
Specificatii tehnice ale Dimensiuni suport de placare din oțel inoxidabil
1. Specificații de material și calitate
| Parametru | Caietul de sarcini |
| Material | Oțel inoxidabil 304 / 316 (în funcție de cerințele de rezistență la coroziune) |
| Finisaj de suprafață | Periat, lustruit, pasivat, acoperit cu pulbere (opțional) |
| Rezistenta la coroziune | Excelent pentru medii marine, costiere și industriale |
| Temperatura de operare | -40°C până la 300°C |
| Standarde de conformitate | ASTM A240, EN 10088-1, ISO 3506 |
2. Parametri dimensionali
| Tip suport | Lungimea piciorului (mm) | Grosimea plăcii (mm) | Dimensiune fantă/găuri (mm) | Ajustare (mm) |
| Înălțime mică, până la 6 etaje | 150–250 | 5–8 | 12–20 | 10–25 |
| Înălțime mijlocie, 7–15 etaje | 250–400 | 8–12 | 16–25 | 20–40 |
| Înaltă, 16–50 etaje | 400–700 | 12–16 | 20–30 | 30–50 |
| Înaltă clădire, 50 de etaje | 700–900 | 16–20 | 25–35 | 40–60 |
3. Capacitate de încărcare și performanță
| Parametru | Înălțime joasă | Înălțime mijlocie | Înaltă | Super înaltă |
| Capacitate de sarcină verticală (kN) | 2–4 | 4–8 | 8–15 | 15–25 |
| Rezistența la sarcină laterală (kN) | 1–2 | 2–4 | 4–8 | 8–12 |
| Presiunea maximă a vântului (Pa) | 500–800 | 800–1200 | 1200–2000 | 2000–3000 |
| Tipul de fixare recomandat | Șuruburi sau șuruburi M8/M10 din oțel inoxidabil | Șuruburi M10/M12 | Șuruburi M12/M16 | Șuruburi M16/M20 |
4. Considerații de mediu și siguranță
- Toate suporturile respectă reglementările anti-coroziune și rezistență la foc.
- Potrivit pentru instalații exterioare de fațadă în condiții de coastă, urbane și industriale.
- Selectarea materialului asigură o dilatare termică minimă pentru fațadele înalte.
- Controlul calității include inspecția dimensională, certificarea materialelor și testarea încărcăturii înainte de expediere.
5. Note de instalare
- Asigurați-vă că adâncimea cavității și grosimea panoului sunt măsurate cu precizie înainte de a comanda suporturi.
- Fantele de reglare permit reglajul fin de ±25–50 mm în timpul instalării, în funcție de dimensiunea suportului.
- Specificațiile adecvate ale cuplului de strângere trebuie respectate pentru elementele de fixare pentru a evita deformarea suportului.
- Urmați cerințele de sarcină de vânt și de sarcină seismică specifice proiectului atunci când selectați tipul și grosimea suportului.
