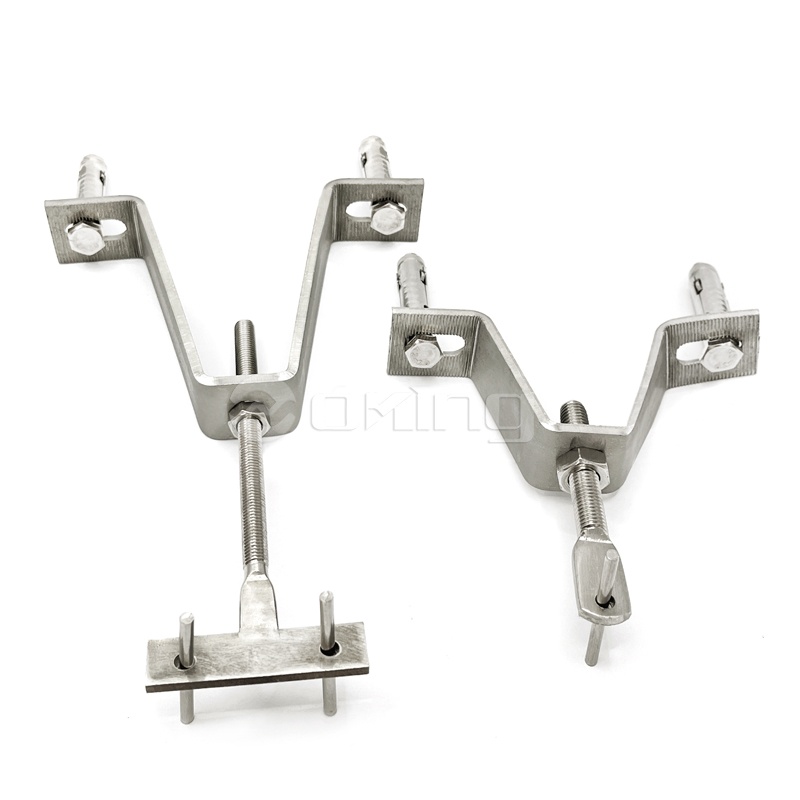

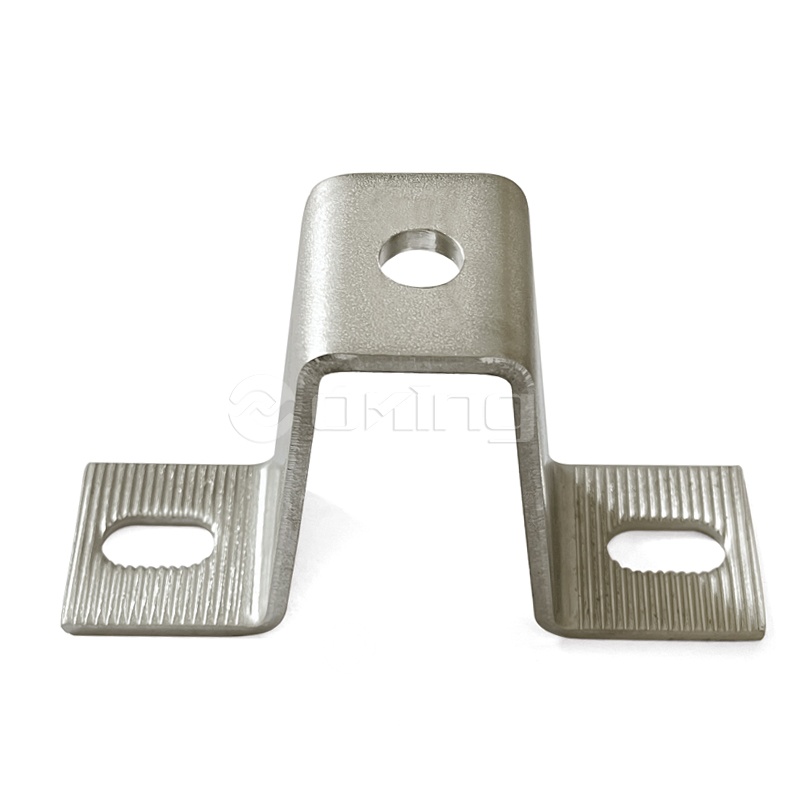

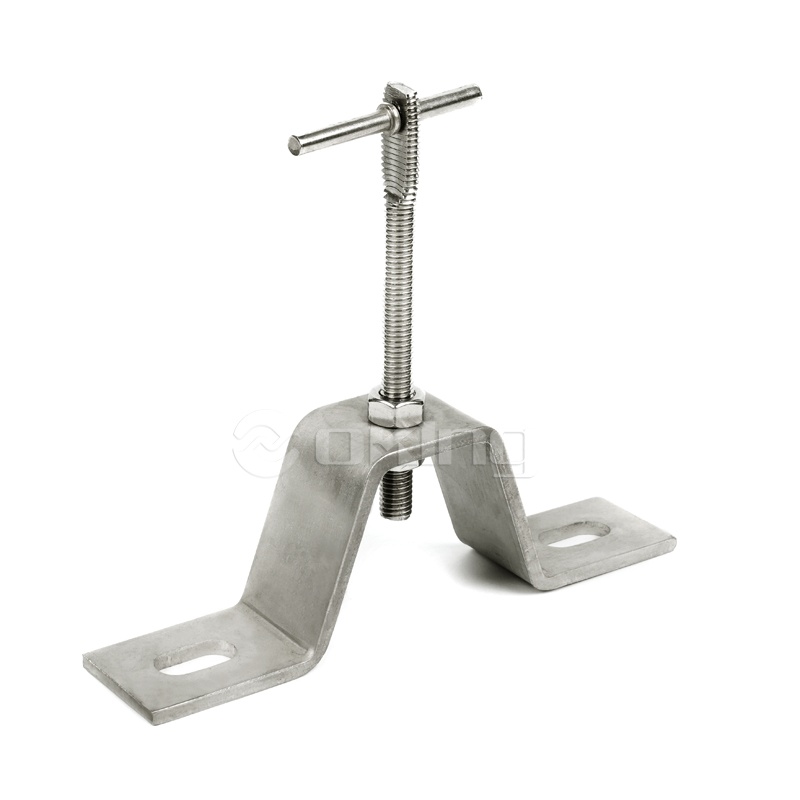

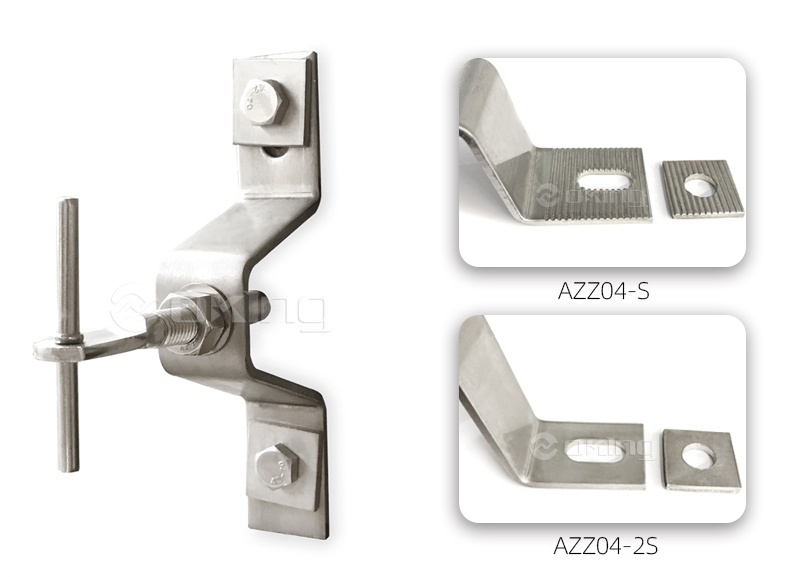

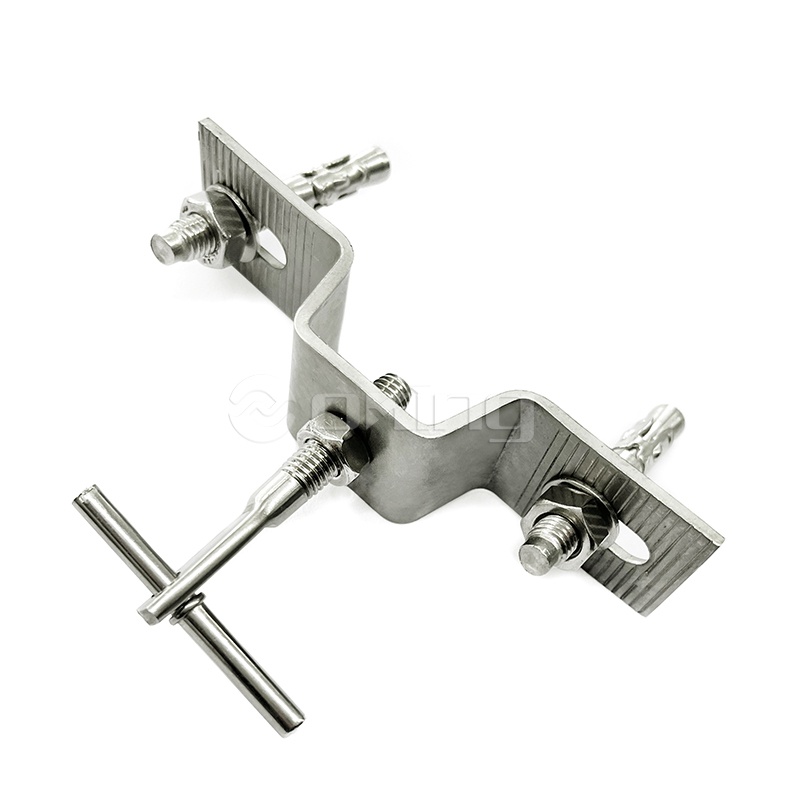

AZZ04 Suport Omega din oțel inoxidabil pentru placarea și fixarea cu piatră naturală

Supsaut Omega din oțel inoxidabil AZZ04 pentru placare și fixare cu piatră naturală

Suportul Omega din oțel inoxidabil AZZ04 este o componentă structurală specializată concepută pentru ancorarea sigură a panourilor din piatră naturală în sistemele de fațadă ventilată. Proiectat cu un Profil în formă de Omega , acest suport asigură o legătură mecanică robustă între substratul clădirii și placarea din piatră. Fabricat din oțel inoxidabil rezistent la coroziune , este special dezvoltat pentru a gestiona încărcăturile moarte ale materialelor grele din piatră, în timp ce găzduiește expansiunea termică și presiunea vântului. Geometria sa permite o ajustare precisă în timpul instalării, asigurând un finisaj nivelat și întins pentru pereții de piatră exteriori și interiori.

Avantajele de bază

• Integritate structurală: Profilul Omega distribuie solicitarea mecanică peste punctele de fixare, reducând riscul de defecțiune la sarcină punctuală în aplicațiile grele de piatră.
• Rezistenta la coroziune: Utilizarea oțelului inoxidabil de înaltă calitate asigură că suportul rămâne solid din punct de vedere structural în medii umede, de coastă sau poluate industrial.
• Precizie de instalare: Designul facilitează reglarea multi-axială, permițând instalatorilor să compenseze neregulile din zidărie sau substrat de beton.
• Adaptabilitate termică: Sistemul de suporturi permite mișcarea independentă a panourilor de piatră, prevenind fisurile cauzate de dilatarea și contracția termică a anvelopei clădirii.

Specificații tehnice și caracteristici

Scenarii de aplicare primare

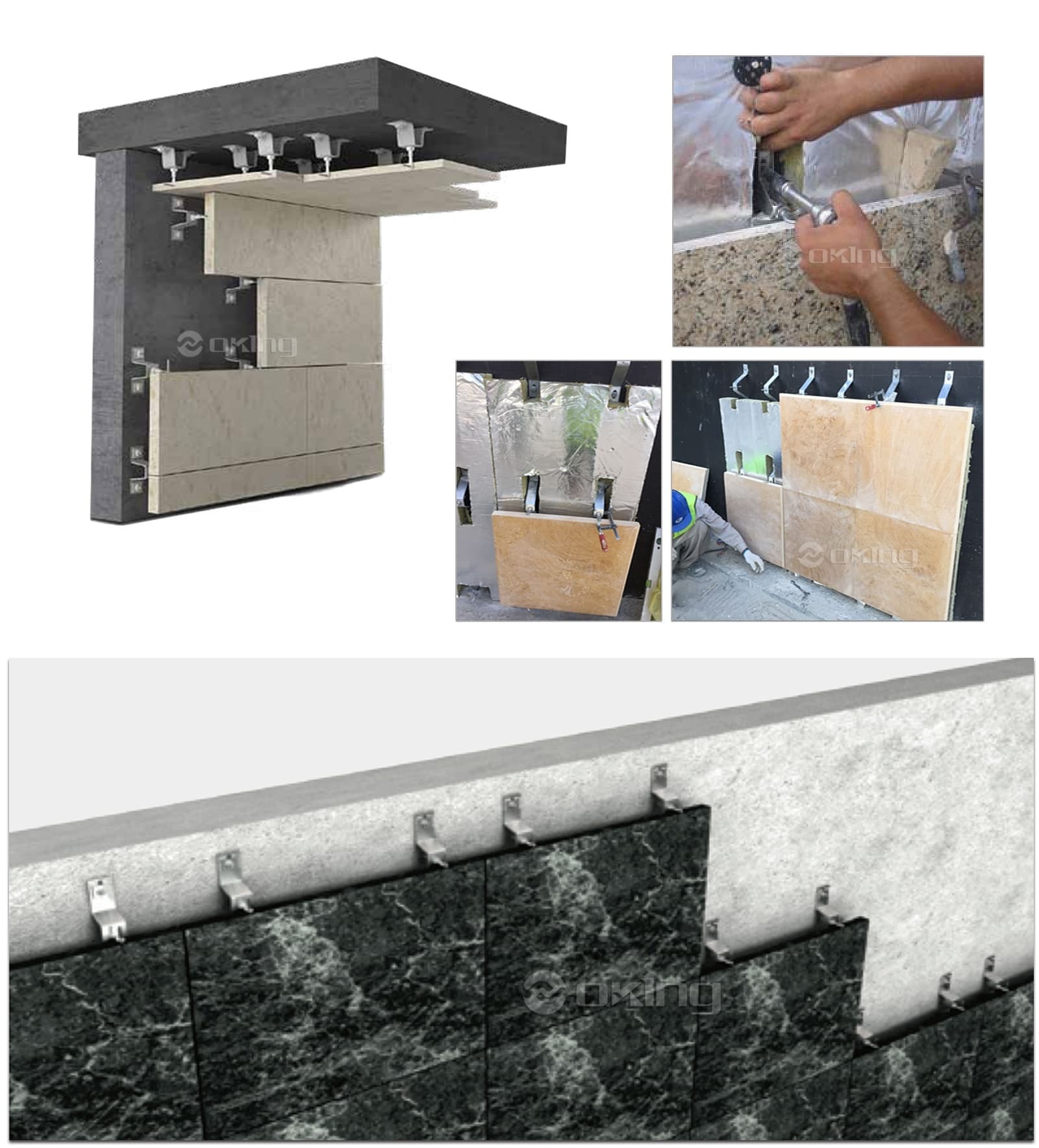

• Fațade ventilate: Folosit ca componentă principală de fixare pentru placarea cu granit, marmură și calcar pe clădiri comerciale și rezidențiale înalte.
• Placarea interioară grea: Asigurarea elementelor decorative din piatră în holuri, aeroporturi și infrastructură publică.
• Proiecte de renovare: Modificarea panourilor de piatră peste zidăria existentă pentru a îmbunătăți performanța estetică și termică.
• Armătură cu placare umedă: Acționează ca o ancoră mecanică de siguranță în combinație cu metodele tradiționale de fixare a mortarului.

Ghid de instalare și siguranță

Pregătirea substratului

Asigurați-vă că substratul din beton sau zidărie este solid din punct de vedere structural și fără resturi. Găurile de foraj trebuie să corespundă exact diametrului ancore de expansiune or șuruburi chimice folosit cu suportul AZZ04.

Compatibilitatea materialelor

Folosiți numai elemente de fixare din oțel inoxidabil (șuruburi, piulițe și șaibe) cu suportul AZZ04 pentru a preveni coroziunea galvanică . Amestecarea elementelor de fixare din oțel carbon cu suporturi din oțel inoxidabil duce la oxidare accelerată și la defecțiunea sistemului.

Condiții de depozitare

Depozitați suporturile într-un mediu uscat, departe de contactul direct cu produse din oțel carbon sau substanțe chimice care conțin cloruri. Păstrarea suporturilor în ambalajul lor original până la instalare previne contaminarea suprafeței și zgârieturile care ar putea compromite strat pasiv a otelului.

Notificare de calcul al încărcăturii

Distanța și grosimea consolelor AZZ04 trebuie determinate de un inginer structural pe baza specificului greutate specifică a pietrei, cerințele de încărcare a vântului ale regiunii geografice și înălțimea totală a fațadei.

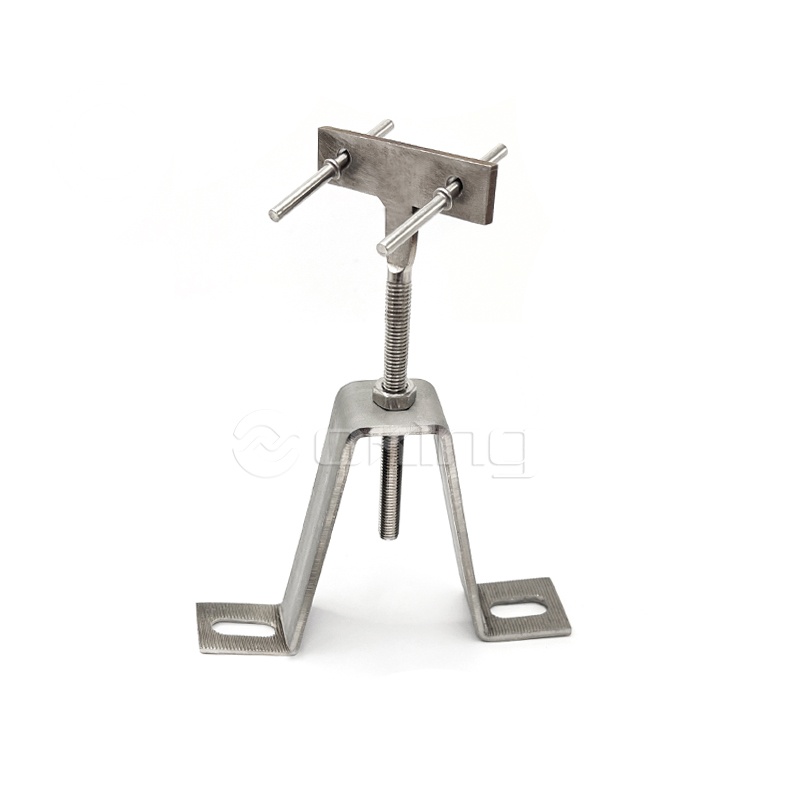

AZZ04 Sistem de fixare a pietrei de suport Omega/ Ancoră Z pentru sofite

●Detalii tehnice

Colț din oțel inoxidabil 201 304 316 pentru fixarea placajului din marmură
Proeminențe între 45 și 135 mm
Incarca pana la 800N

Potrivit pentru îmbinări orizontale și verticale

Grosimi de piatra 20-50 mm

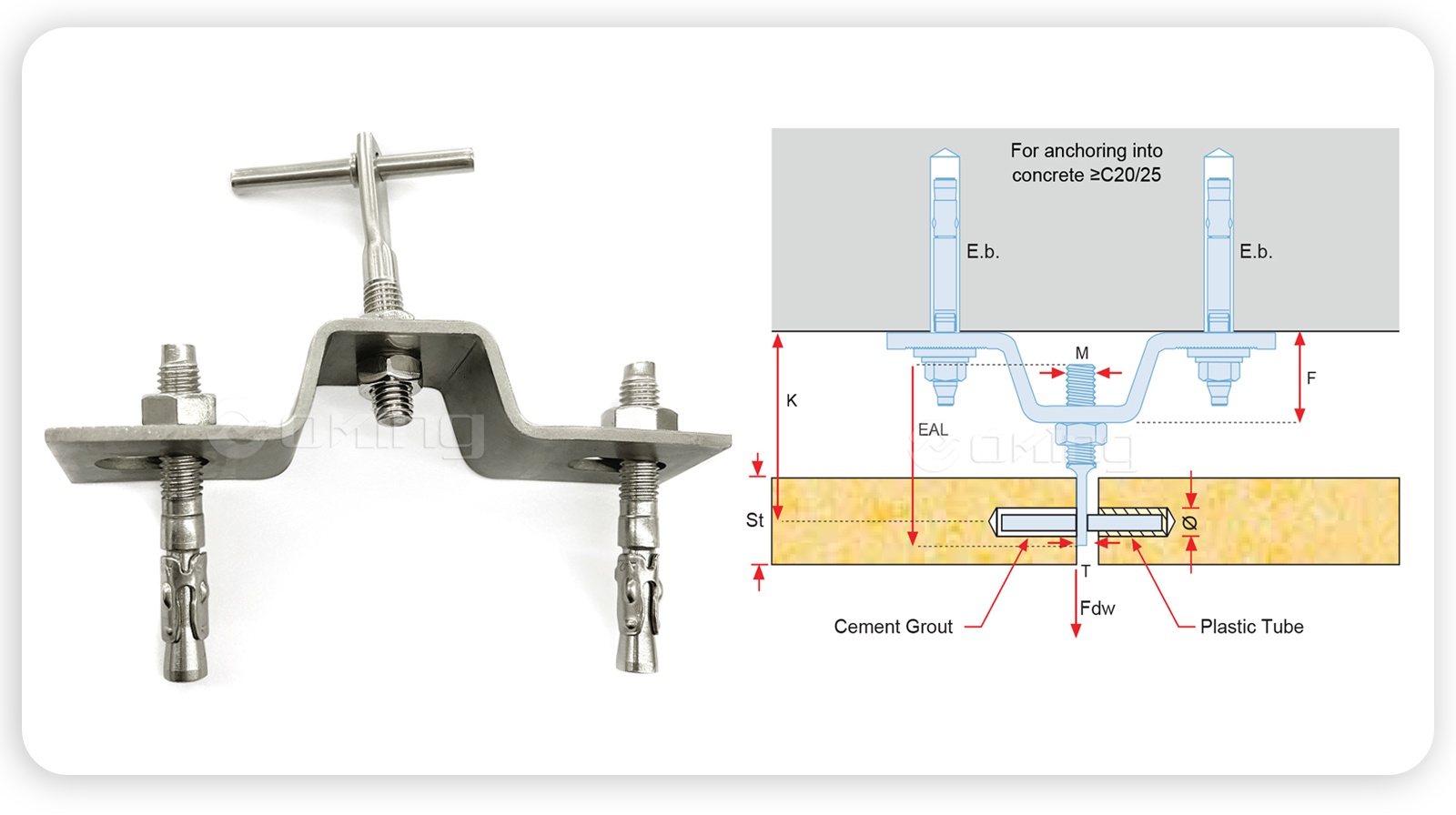

Fixat pe pereții portanti cu șuruburi de expansiune și pe canale cu șuruburi de fixare
Material: 1.4571/1.4404/1.4401 (A4/AISI 316) sau 1.4301 (A2/AISI 304)
