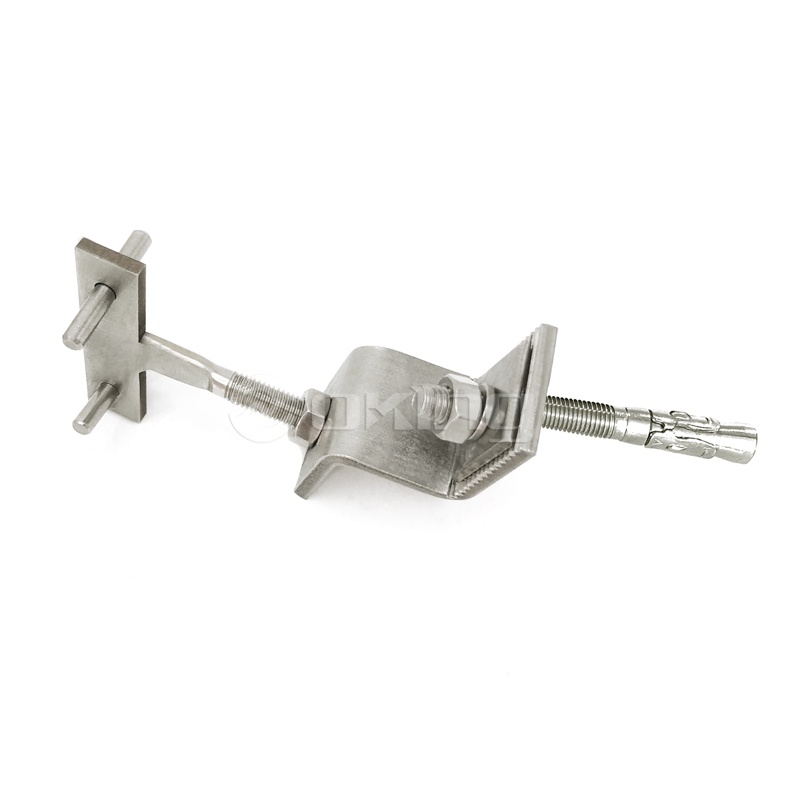

AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat
AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat

AZZ01 Suport de placare cu piatră Z din oțel inoxidabil ușor de instalat

● Material: oțel inoxidabil 1.4301 [A2) și 1.4401 [A4] ● Tabelul de mai sus este pregătit conform rezultatelor testelor LGA ● Sarcinile indicate sunt sarcini de rezistență caracteristice ● Șuruburile sunt furnizate separat ● Presiune maximă a vântului: 350 N ● Rezultatele testelor sunt disponibile la comandă
Obțineți o cotație
Anterior：AZZ05 Placi de placare specializate Service And Design Z Anchor - pentru dimensiuni mari de proiectieUrmătorul：Ancoră personalizată din oțel inoxidabil z
  • parametru
  • Contactaţi-ne

  • AZZ01 Z Suport cu piuliță nituită pentru sistem de fixare a pietrei

    ●Detalii tehnice

    Cod produs Proiecție

    Min.

    Proiecție

    Max.

    Proiecție

    Moartă

    Încărcare

    Foriming

    Dimensiune

    vant-

    Presiune

    vant-

    Aspirare

    Extindere

    Dimensiunea șurubului

    Pin

    Diametrul

    Adj. Brațul

    Dimensiune metrică

    Adj. Brațul

    Grosime plată

    Adj. Brațul

    lungime

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

    Colț din oțel inoxidabil 201 304 316 pentru fixarea placajului din marmură
    Proeminențe între 45 și 135 mm
    Incarca pana la 800N

    Potrivit pentru îmbinări orizontale și verticale

    Grosimi de piatra 20-50 mm

    Fixat pe pereții portanti cu șuruburi de expansiune și pe canale cu șuruburi de fixare
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) sau 1.4301 (A2/AISI 304)

    ● Descrierea codului produsului
    AZZ01 - 45 2 A
    AZZ01: Tip

    45: Proiecție (mm)

    2: Sarcină moartă (x10 kg)

    A: Formă

    AZZ01-S
    Tip with Serrated and serrated washer.
    AZZ01-2S
    Tip without serration and with plain washer.

    ●Instalare

    Montare la rosturi orizontale

    ●Aplicație

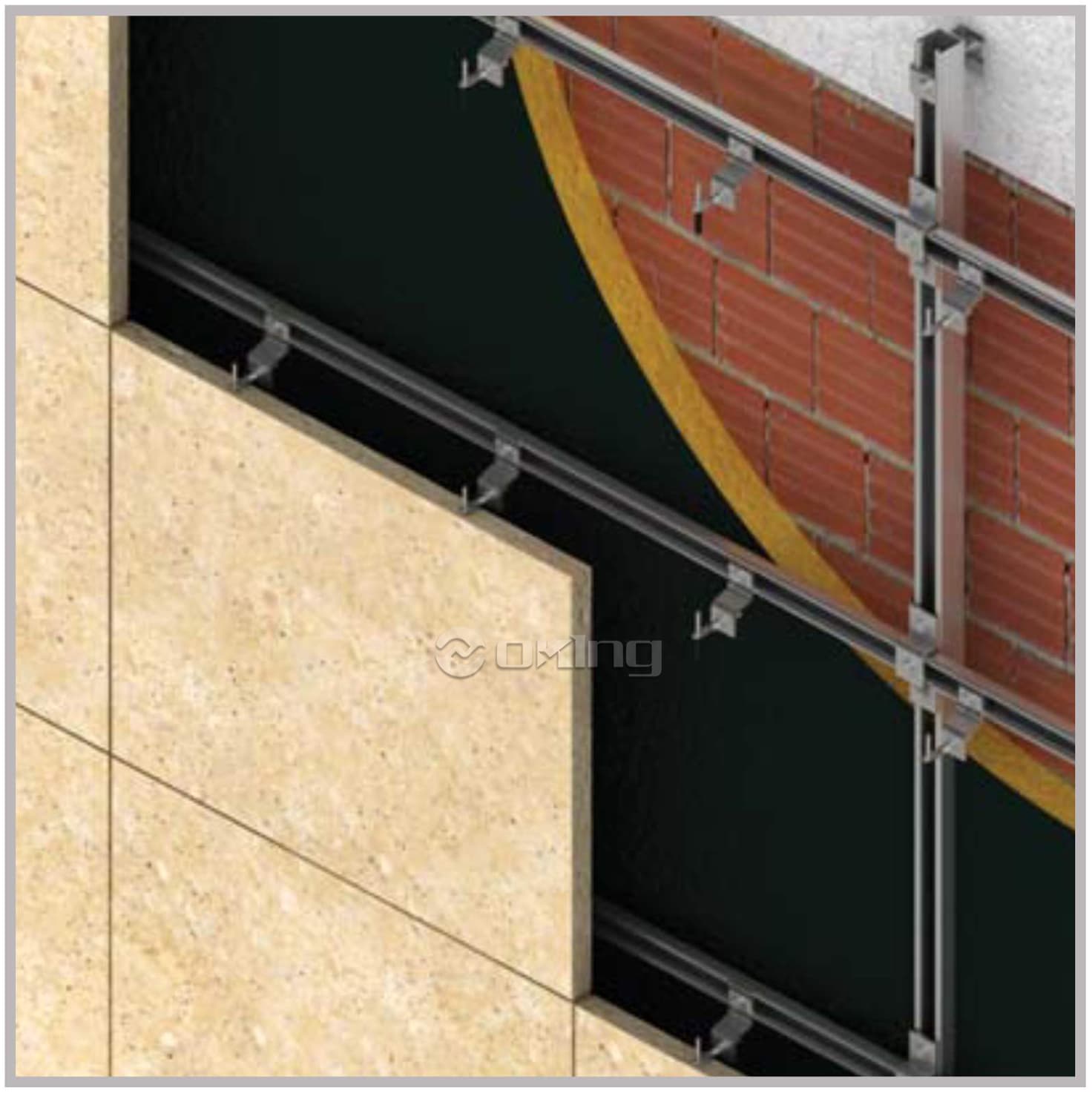

    Exemple de aplicare pentru ancore cu șuruburi Ancorele sunt fixate pe pereții portanti cu șuruburi de expansiune.

    Pentru a fixa ancore pe pereții izolați, izolația trebuie mai întâi tăiată. După fixare, piesa de izolare decupată trebuie introdusă înapoi, iar piesele de izolare trebuie sigilate pentru a reduce puntea rece.

    Sistemele de ancorare Z,  sunt un tip de sistem de ancorare mecanică folosit pentru a fixa obiecte pe un perete sau alte structuri. Ele sunt utilizate în mod obișnuit în construcții, în special la instalarea pereților cortină, a sistemelor de placare și a altor elemente de fațadă.

    Sistemul de fixare Z Anchor constă dintr-o serie de ancore, console și conectori care funcționează împreună pentru a oferi un punct de atașare sigur pentru obiectul instalat. Sistemul include de obicei suporturi verticale și orizontale în formă de Z care se blochează între ele, creând o conexiune stabilă.

    Procesul de instalare implică atașarea consolelor verticale pe perete sau structură folosind elemente de fixare adecvate, cum ar fi șuruburi sau șuruburi. Suporturile orizontale, cum ar fi un panou sau un sistem de placare, sunt apoi atașate obiectului care se instalează. Parantezele orizontale sunt proiectate pentru a se interconecta cu consolele verticale, creând o conexiune sigură și fiabilă.

    Sistemele de fixare cu ancorare Z oferă mai multe avantaje în aplicațiile de construcții. Ele oferă o metodă de atașare puternică și durabilă, care poate rezista la sarcinile vântului, la forțele seismice și la alte forțe externe. Designul de blocare a consolelor asigură stabilitate și previne dislocarea sau desprinderea obiectului de perete.
