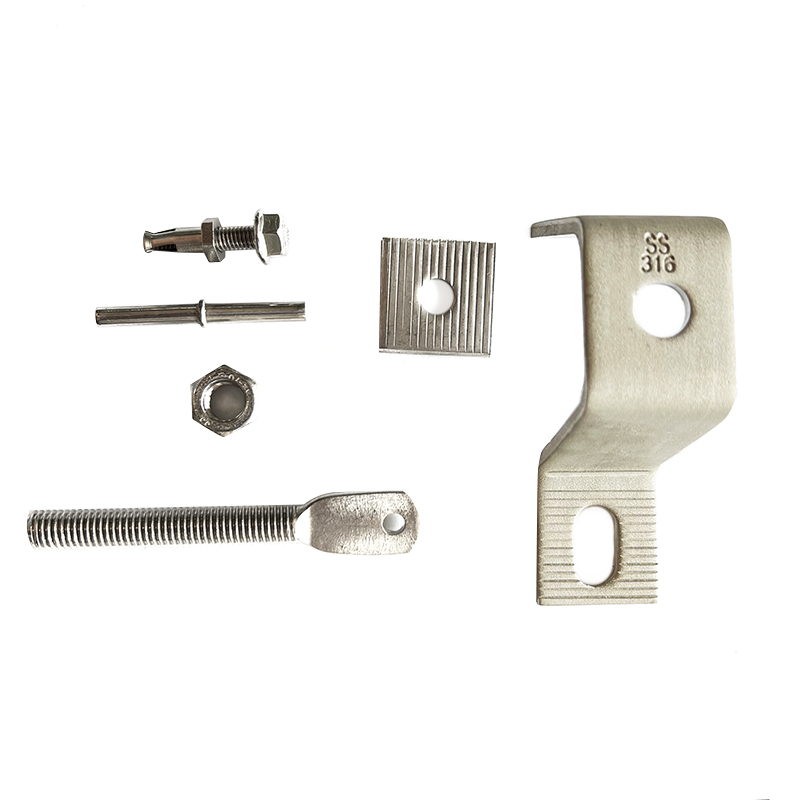

AZZ03 Suport Z de fixare pentru placare cu piatră cu piuliță nituită

● Material: oțel inoxidabil 1.4301 [A2) și 1.4401 [A4] ● Tabelul de mai sus este pregătit conform rezultatelor testelor LGA ● Sarcinile menționate sunt sarcini de rezistență caracteristice ● Șuruburile sunt furnizate separat ● Presiune maximă a vântului: 350 N ● Rezultatele testelor sunt disponibile la comandă

Obțineți o cotație

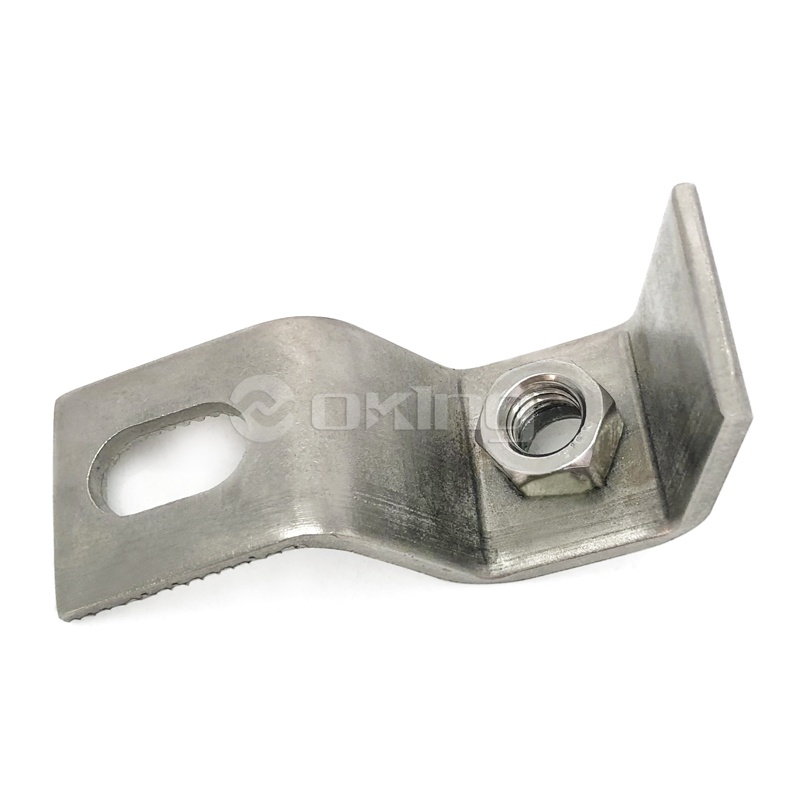

AZZ03 Z Suport cu piuliță nituită pentru sistem de fixare a pietrei

●Detalii tehnice

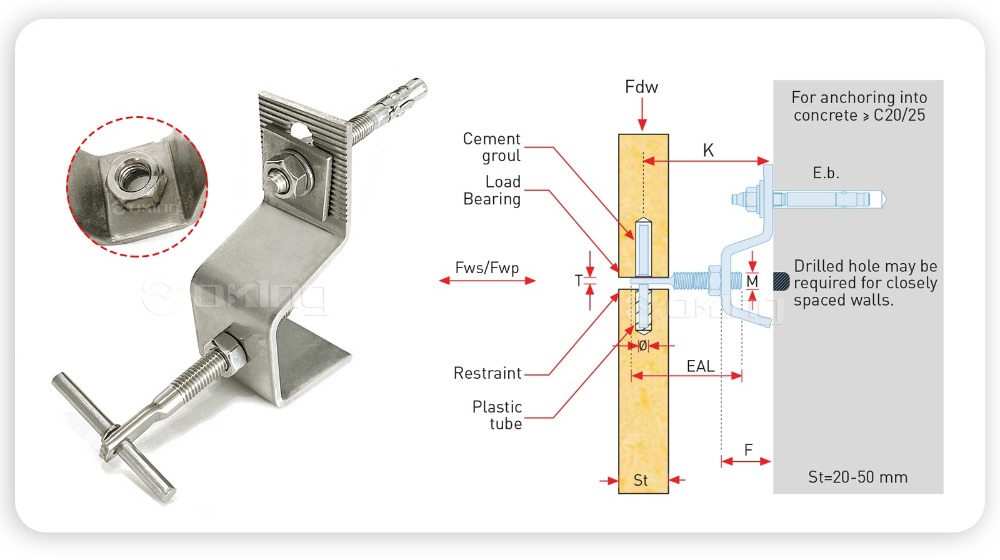

Cod produs	Proiecție	Min. Proiecție	Max. Proiecție	Moartă Încărcare	Foriming Dimensiune	vant- Presiune	vant- Aspirare	Extindere Dimensiunea șurubului	Pin Diametrul	Adj. Brațul Dimensiune metrică	Adj. Brațul Grosime plată	Adj. Brațul lungime
Cod produs	K (mm)	K - (mm)	K (mm)	Fdw (N)	F (mm)	Fwp (N)	Fws (N)	E.b.(mm)	ф (mm)	M (mm)	T (mm)	EAL(mm)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	M10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	M12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Colț din oțel inoxidabil 201 304 316 pentru fixarea placajului din marmură
Proeminențe între 45 și 135 mm
Incarca pana la 800N

Potrivit pentru îmbinări orizontale și verticale

Grosimea pietrei 20-50 mm

Fixat pe pereții portanti cu șuruburi de expansiune și pe canale cu șuruburi de fixare
Material: 1.4571/1.4404/1.4401 (A4/AISI 316) sau 1.4301 (A2/AISI 304)

● Descrierea codului produsului
AZZ03 - 45 2 A
AZZ03: Tip

45: Proiecție (mm)

2: Sarcină moartă (x10 kg)

A: Formă

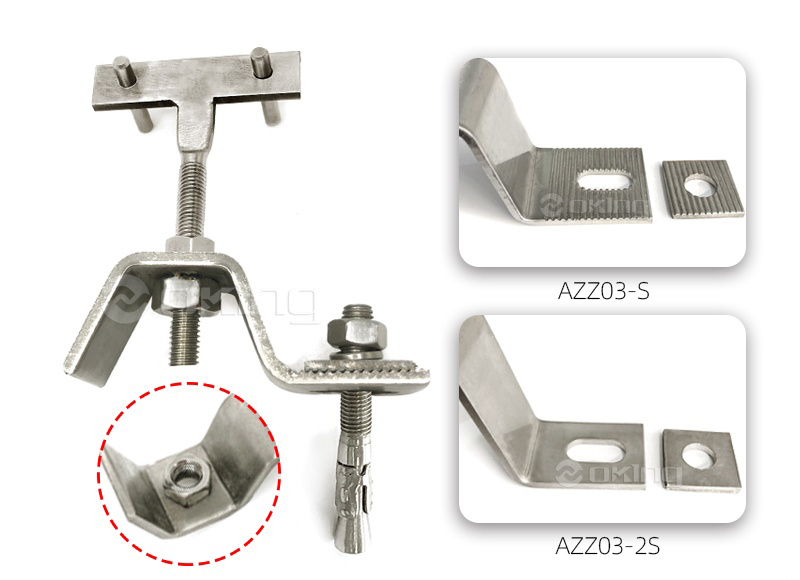

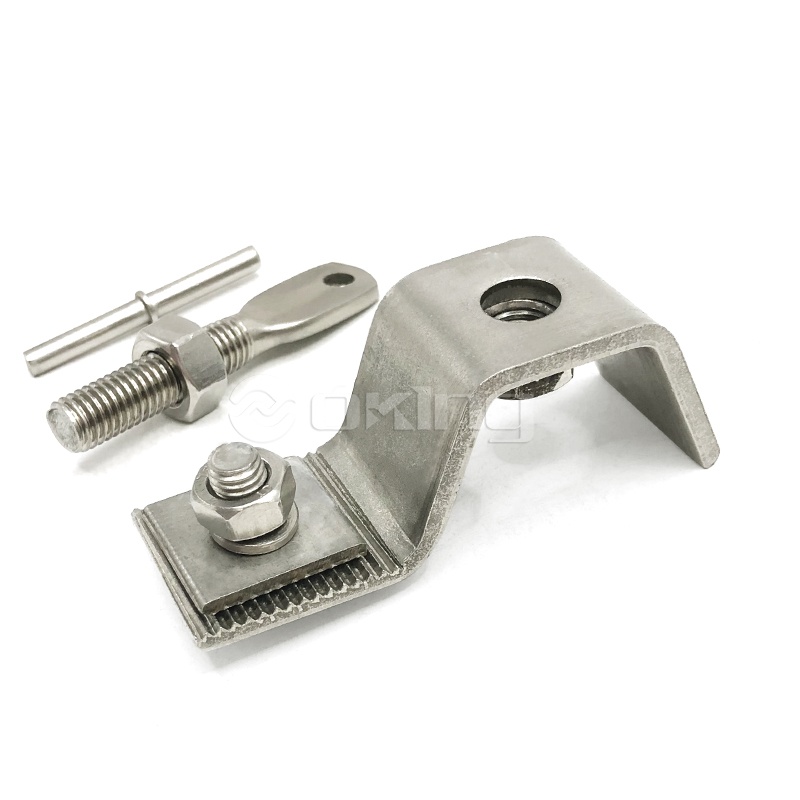

AZZ03-S
Tip with riveted nut. Serrated with serrated washer.
AZZ03-2S

Tip with riveted nut. Without serrationwith plain washer.

●Instalare

Montare la rosturi orizontale Montare la rosturi verticale

●Aplicație

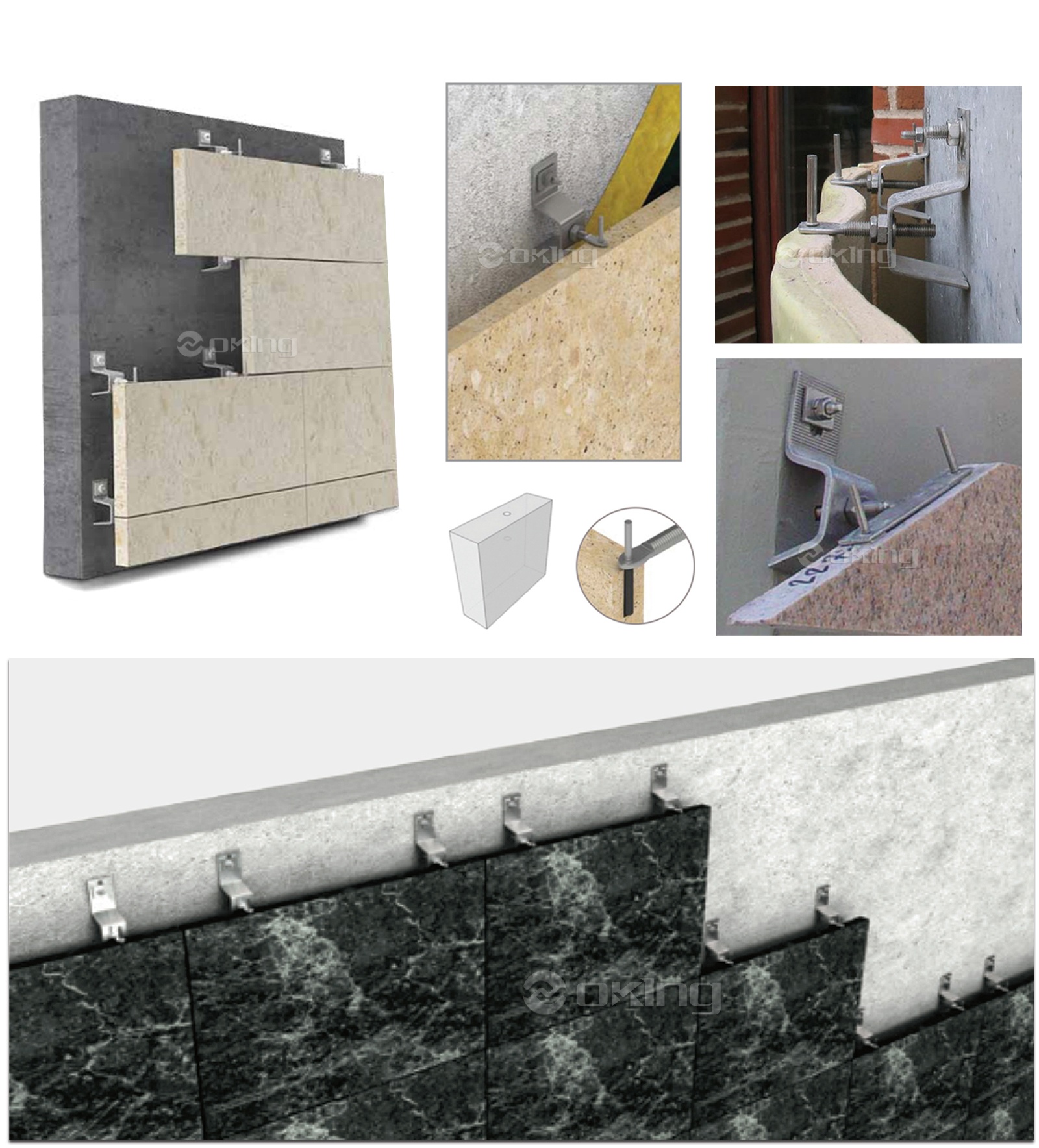

Exemple de aplicare pentru ancore cu șuruburi Ancorele sunt fixate pe pereții portanti cu șuruburi de expansiune.

Pentru a fixa ancore pe pereții izolați, izolația trebuie mai întâi tăiată. După fixare, piesa de izolare decupată trebuie introdusă înapoi, iar piesele de izolare trebuie sigilate pentru a reduce puntea rece.

Feronerie pentru placare cu piatră

AZZ03 Suport Z de fixare pentru placare cu piatră cu piuliță nituită

Design integrat cu piuliță nituită | Geometrie profil Z | Suport de piatră grea

✦

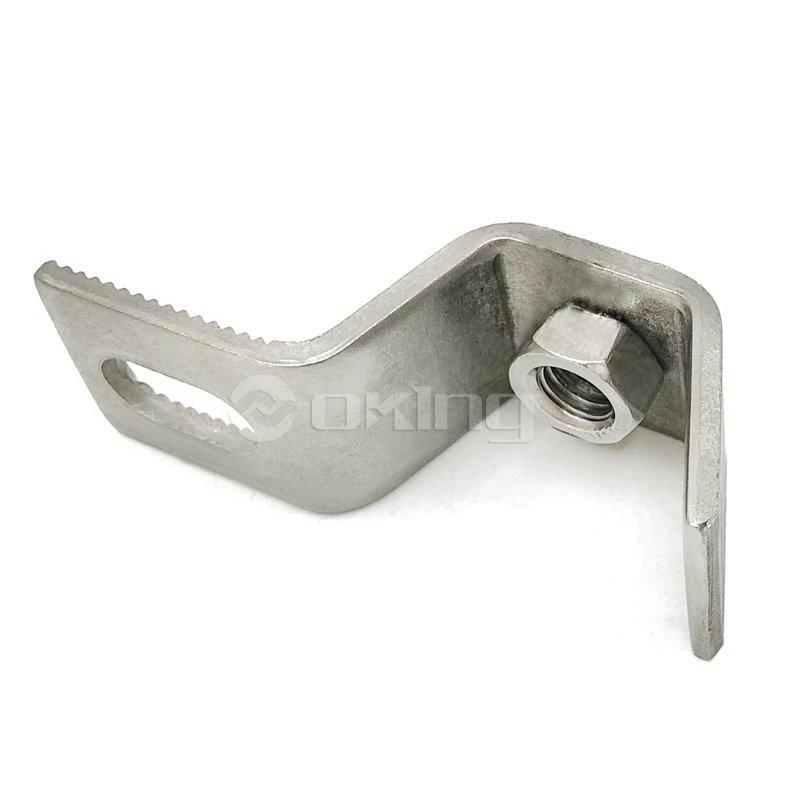

AZZ03 Z Suport

Cu piuliță nituită · Preasamblat

◈

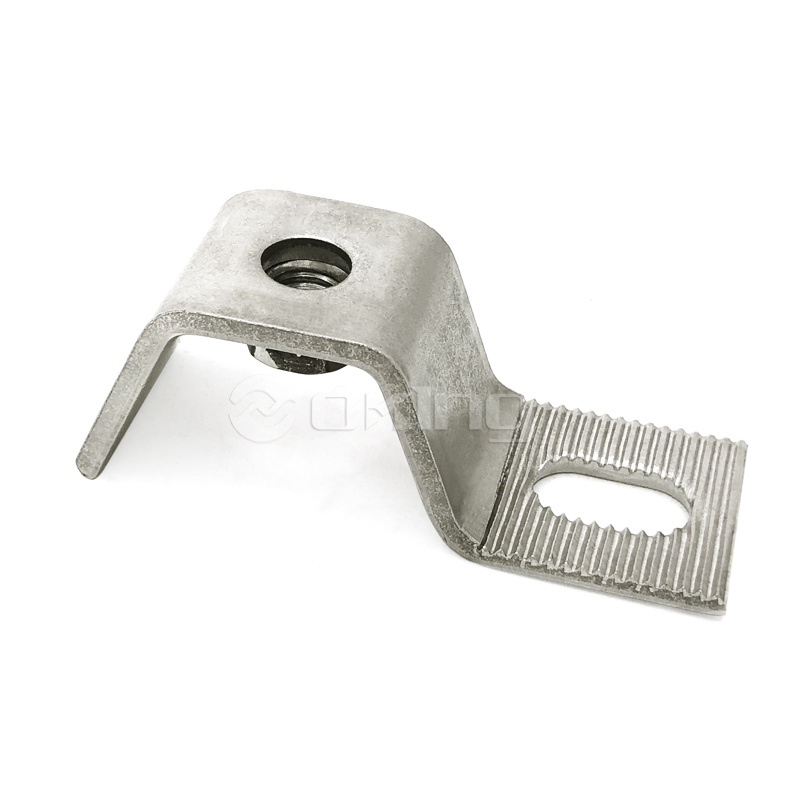

Suportul Z de fixare pentru placare cu piatră AZZ03 cu piuliță nituită este o componentă de susținere pre-asamblată special concepută pentru sistemele grele de placare cu piatră. Geometria profilului Z oferă o capacitate de montare decalată, permițând poziționarea panourilor de piatră la o distanță controlată de substratul clădirii. Piulița nituită integrată este instalată din fabrică pe suport, eliminând necesitatea unei plasări separate a piuliței în timpul instalării și reducând timpul de asamblare la fața locului. Piulița nituită oferă o conexiune filetată captivă pentru șuruburile de fixare a panoului, asigurând aplicarea constantă a cuplului și împiedicând rotirea piuliței în timpul strângerii. Fabricat din oțel inoxidabil AISI 304 sau 316L, suportul oferă rezistență totală la coroziune atât pentru aplicații interioare, cât și exterioare. Forma în Z încorporează o bandă de armare care rezistă la forțele de îndoire și de torsiune de la încărcăturile vântului și sarcinile moarte ale panoului. Suportul este disponibil cu diferite lungimi de picioare și grosimi de material pentru a se potrivi cerințelor specifice ale proiectului.

Avantajele de bază

Piuliță nituită integrată Piulița instalată din fabrică elimină plasarea separată a piulițelor în timpul instalării. Reduce timpul de asamblare la fața locului și asigură aplicarea constantă a cuplului.

Securitatea firului captiv Piulița nituită împiedică rotirea în timpul strângerii șuruburilor. Menține sarcina clemei sub vibrații și cicluri termice fără slăbire.

Capacitate mare de piatră Profilul Z ranforsat susține panouri de piatră de până la 18 kN per suport. Designul fără gușoane permite un profil compact, menținând în același timp rezistența.

Pre-asamblat delivery Suport și piuliță furnizate ca o singură unitate. Reduce manipularea componentelor și elimină riscul pierderii elementelor de fixare pe șantier.

Caracteristicile produsului

◈ Tipul profilului Profil Z cu bandă ranforsată

◈ Dimensiunea nucilor nituite M6 · M8 · M10 · M12 (dimensiuni personalizate disponibile)

◈ Grosimea materialului 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm

◈ Lungimea piciorului 80 · 100 · 120 · 150 · 200 mm (egale sau inegale)

◈ Clasa inox AISI 304 · AISI 316L

◈ Finisaj de suprafață Satinat · Lustruit · Sablat cu margele · Murat

Referință pentru capacitatea de încărcare

Piuliță cu nituri M8 (consola de 4 mm)

8,5 kN

Piuliță cu nituri M10 (consola de 5 mm)

14,0 kN

Piuliță cu nituri M12 (consola de 6 mm)

18,5 kN

Piuliță cu nituri M10 (316L, 5 mm)

15,5 kN

Scenarii de aplicare

Fațade de clădiri înalte cu panouri de placare din marmură, granit sau calcar

Sisteme de ecrane de ploaie ventilate care necesită montaj decalat pentru cavitățile de izolație

Clădiri comerciale și instituționale cu furnir din piatră naturală

Proiecte de renovare în care placarea cu piatră existentă este înlocuită sau modernizată

Arhitectură de coastă care necesită protecție împotriva coroziunii din oțel inoxidabil 316L

◊

Aplicare placare cu piatra

Marmură · Granit · Calcar

Note de instalare și inginerie

Cuplul piuliței nituite Cuplu maxim pentru piuliță nituită: M8 18 Nm, M10 35 Nm, M12 55 Nm. Nu depășiți cuplul specificat pentru a evita rotirea piuliței sau îndepărtarea filetului.

Interfață de substrat Fixarea consolelor pe substrat de beton sau oțel folosind ancore de expansiune sau șuruburi. Rezistența minimă a substratului C20/25 pentru aplicații din beton.

Atașarea panoului Panou de piatră fixat prin piulița nituită cu șuruburi din oțel inoxidabil. Aplicați compus anti-gripare pentru a preveni uzura pe firele de oțel inoxidabil.

Cazare termica Găurile cu fante din piciorul suportului asigură o mișcare de ±6 mm în fiecare direcție. Pentru panouri care depășesc 1800 mm, sunt necesare îmbinări de mișcare suplimentare.

Întrebări frecvente

▸ Care este avantajul piuliței nituite față de o piuliță și o șaibă standard?

Piulița nituită este atașată permanent de suport, eliminând nevoia de plasare separată a piuliței în timpul instalării. Acest lucru previne rotirea sau căderea piuliței în timpul strângerii șuruburilor, asigurând aplicarea constantă a cuplului. Conexiunea cu nituri oferă, de asemenea, un punct de ancorare mai sigur, care rezistă slăbirii induse de vibrații în timp. Pentru sistemele de placare cu piatră, acest lucru se traduce printr-o securitate îmbunătățită pe termen lung a panourilor și cerințe reduse de întreținere.

▸ Cum este instalată piulița nituită pe suport?

Piulița nituită este instalată din fabrică folosind un proces de nituire hidraulică. Corpul piuliței este introdus printr-un orificiu perforat cu precizie în suport și deformat sub presiune controlată pentru a crea o blocare mecanică permanentă. Acest proces este efectuat la unitatea de producție Jiangsu Aozheng Metal Products Co., Ltd., asigurând o calitate și o aliniere consistentă. Nu este necesară nituirea la fața locului.

▸ Ce greutăți pentru panouri de piatră poate suporta AZZ03?

AZZ03 suportă panouri de piatră de până la 18 kN pe suport, în funcție de dimensiunea piuliței nituite și de grosimea materialului. Pentru un panou de granit tipic de 1200 x 600 x 30 mm care cântărește aproximativ 60 kg, patru console M10 asigură un factor de siguranță care depășește 5,0. Jiangsu Aozheng Metal Products Co., Ltd. oferă calcule structurale și certificate de încărcare pentru fiecare specificație de proiect. Compania a furnizat suporturi AZZ03 pentru proiecte de fațade din piatră în Statele Unite, Germania, Australia, Canada și Orientul Mijlociu.

▸ Suportul poate fi folosit atât cu orientări verticale cât și orizontale ale panourilor de piatră?

Da. Profilul Z oferă suport în ambele orientări. Pentru panourile verticale, suportul este montat direct pe substrat. Pentru panouri orizontale, suportul poate fi rotit la 90 de grade sau utilizat cu unghiuri de sprijin suplimentare. Poziția piuliței nituite poate fi personalizată pentru a se adapta la diferite locații ale orificiilor de panou. Jiangsu Aozheng Metal Products Co., Ltd. oferă suport de inginerie pentru a optimiza configurația suportului pentru anumite dispoziții ale panourilor.
